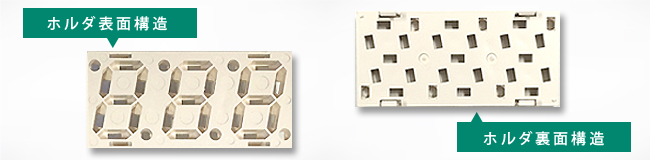

7eg-series-ホルダ構造

カッチリ表示の新常識
7SWシリーズ

視認性・実装に優れる 7セグホルダ生産開始!!

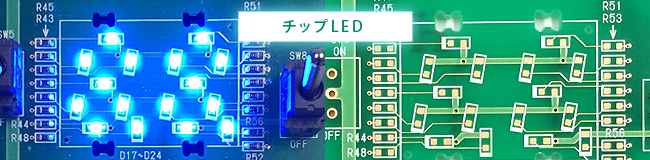

7eg-series-チップLED
7eg-series-基板装着
7SWシリーズの特長

製造中止品の心配不要!

ランプハウス(ホルダーケース)は自社製品であり、チップLEDには1608(スタンダードサイズ)を使用するので中止品になることがなく、供給の不安を払拭いたします。

チップLED、特価をもっています!

各社特価での取り扱いが可能です。各メーカーが販売しているチップLEDの仕様・特長も把握していますので、お客様の製品にあったチップLEDをご提供できます。様々な環境下でのLED表示に関するご相談もお受け致します。

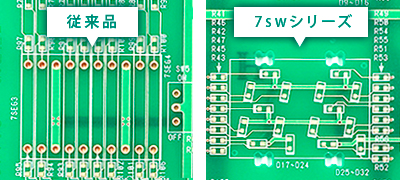

実装・作業工程の短縮とコストの削減

従来の作業に変わって、マウント実装+ホルダ取付けが可能です。実装工程及び作業工程の短期化・不良の低減、作業者による品質のバラツキをなくすことが出来き、さらにコスト削減にもなります。

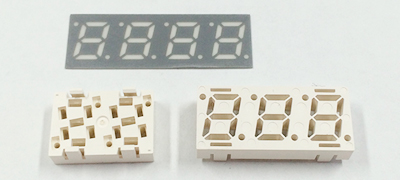

検査作業・交換を容易に!

独自設計により チップLED・ランプハウス(ホルダケース)が分かれた構造となっています。それによりパーツごとの交換が可能になり、また不具合箇所も判断がつき易く、検査・交換作業の向上につながります。

多彩な色表現が可能!

チップLEDの選択により多彩な色表現が実現可能。表現する色の違いで製品の差別化を図れます。 現状の7セグ表示器では表現しづらかった「白色」及び「フルカラー」などの色表現も可能です。

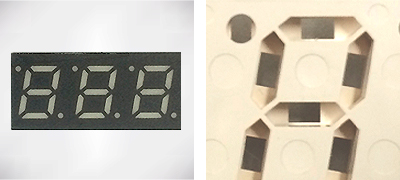

視認性・耐久性の向上!

独自の樹脂配合を行ったランプハウスと、視認性の高い拡散シートを開発しました。従来品に比べ視認性が格段にアップ。熱にも強く、直射日光があたる場所でも劣化しにくい仕様です。

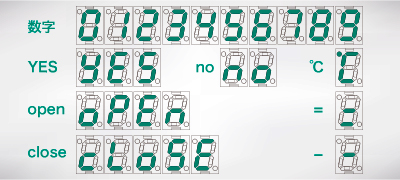

数字及び特殊文字など表示可能

従来品に比べて、表示文字、表示数字に合わせたチップLEDの個数指定が可能ですので、コストダウンを実現。(デシマルを使わない場合、その分のチップLEDは必要としない等)

<A シリーズ>
型 番 文字高 桁数 厚さ 対応基板板厚
7SW-07-A02 7mm 2桁 4mm 0.8mm 販売中(※Cシリーズ推奨)
7SW-07-A03 7mm 3桁 4mm 0.8mm 販売中(※Cシリーズ推奨)
7SW-14-A02 14mm 2桁 3.55mm 1.6mm 販売中(※Cシリーズ推奨)
7SW-14-A03 14mm 3桁 3.55mm 1.6mm 販売中(※Cシリーズ推奨)
※Cシリーズ推奨…新規設計非推奨品

<B シリーズ>
型 番 文字高 桁数 厚さ 対応基板板厚
7SW-14-B01 14mm 1桁 8mm 1.6mm 量産販売中
7SW-14-B02 14mm 2桁 8mm 1.6mm 量産販売中

<C シリーズ>
型 番 文字高 桁数 厚さ 対応基板板厚
7SW-07-C01 7mm 1桁 5mm 1.6mm 2016年5月末量産予定
7SW-07-C02 7mm 2桁 5mm 1.6mm 2016年5月末量産予定
7SW-10-C01 10mm 1桁 5mm 1.6mm 2016年5月末量産予定
7SW-10-C02 10mm 2桁 5mm 1.6mm 2016年5月末量産予定
7SW-14-C01 14mm 1桁 5mm 1.6mm 2016年5月末量産予定
7SW-14-C02 14mm 2桁 5mm 1.6mm 2016年5月末量産予定

品質試験 ヒートサイクル試験
-20度から80度
サイクル数5回/1サイクル45分

振動試験 10ヘルツから55ヘルツ
サイクル数5回/1サイクル1分
※基板に載せた状態

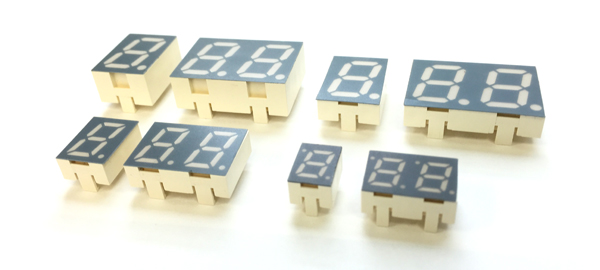

[ 7SW シリーズ ]
製品ラインナップ

外形寸法図

7SW-14-B01
文字高14mm 1桁 厚型

7SW-14-B02
文字高14mm 2桁 厚型

7SWシリーズのカスタム

創業43年
信和産業が
スムーズに支えます!

信和産業では、限られた現場に最大限メリットを活かせるような部品・部材の再設計・再生産も行っています。更に実際に現場で使えるようにユニット化するところも、部品・部材のみでなく設計・開発・製造サービスを持つ信和産業グループができることです。

カスタム製造品として
ワン・パッケージのご提供

視認性が高く高精度用途に耐えうる7セグモジュール、利用場面・用途に応じたチップLEDの選別・調達をおこない、カスタム・基板実装までを含めたワン・パッケージとしてご提供いたします。また、製品用途に応じたスリム化、コストダウンもお任せください。

ぜひ一度
お試しください!

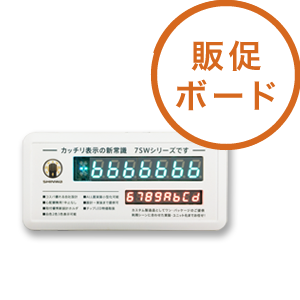

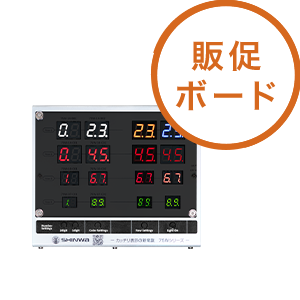

従来品との違いを知って頂くために販促ボードを作りました。
現場でご確認ください。

当社見学に
訪れて
みませんか?

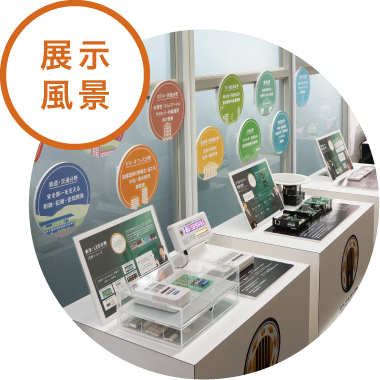

併設の展示ディスプレイにて、実際の商品を
手に取りご覧頂きながら、担当から商品に
関しての詳しいご説明をさせて頂きます。

お問合せ先

お気軽にお問い合せください!

7セグ製品に関して、製品用途に応じた基板のカスタム、スリム化、コストダウンをご検討の方、販促ボード・弊社見学等、お気軽にお問合せください!

※下記情報をご連絡いただけますと、お問い合わせがスムーズです。
<案件情報>
・エンドユーザー(HP等あれば併せてご連絡ください)
・アプリケーション:
・試作時期:
・試作台数:
・量産時期:
・年間所要数:
・競合製品:
・備考:
<7セグについて>
・新規基板 or 改版基板
・改版基板の場合
a.既存基板で採用していた7セグ型番(変わらなければ文字高等の情報)
b.桁数
c.上記の購入価格
d.実績年間使用数
